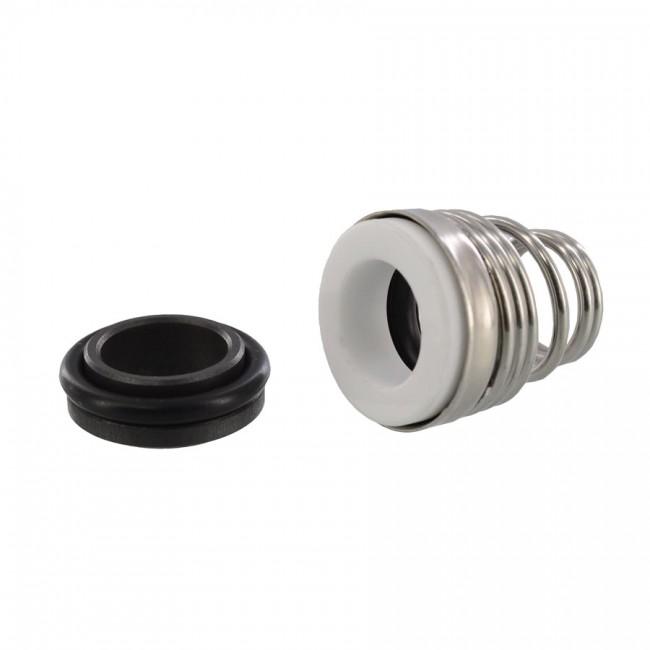

Garniture mécanique CALPEDA R3-XYXYRZY (arbre Ø 12 mm)

Cette garniture mécanique est une pièce détachée d'origine CALPEDA, référence R3-XYXYRZY, prévue pour un arbre de diamètre 12 mm (D12). La garniture mécanique est l'organe qui assure l'étanchéité dynamique de la pompe : elle empêche le liquide de fuir le long de l'arbre rotatif, là où celui-ci traverse le corps de la pompe. C'est une pièce d'usure dont le remplacement met fin aux fuites au niveau du passage d'arbre.

L'essentiel

• Type de pièce : garniture mécanique (étanchéité d'arbre)
• Marque : CALPEDA
• Référence : R3-XYXYRZY
• Diamètre d'arbre : 12 mm (D12)
• Référence Deal Marine : 4000054
• Distribué par : Deal Marine — Antibes & Vallauris

À quoi sert une garniture mécanique ?

Une garniture mécanique étanche le passage de l'arbre d'une pompe. Elle est généralement constituée de deux faces de frottement très planes — l'une solidaire de l'arbre et tournant avec lui, l'autre fixe sur le corps — maintenues en contact par un ressort. Le film de liquide présent entre ces deux faces assure à la fois la lubrification et l'étanchéité. C'est une pièce d'usure : avec le temps, les faces se dégradent, et une marche à sec ou une eau chargée d'impuretés accélère cette usure. Le symptôme typique d'une garniture fatiguée est un suintement ou un goutte-à-goutte sous la pompe, au niveau de l'arbre.

Usages à bord et au chantier

• Suppression d'une fuite d'eau au niveau du passage d'arbre d'une pompe CALPEDA
• Révision d'une pompe lors d'une maintenance préventive ou d'un hivernage
• Remise en état après une marche à sec (cause fréquente de destruction de la garniture)
• Remontage après remplacement de la turbine ou des joints du corps de pompe

Comment choisir et monter la bonne garniture

Deux paramètres priment : le diamètre d'arbre — ici 12 mm — et la référence exacte de la garniture, R3-XYXYRZY, qui correspond à un montage et à des matériaux de faces et d'élastomères précis. Ces matériaux conditionnent la compatibilité avec le liquide pompé et la température ; nous ne les détaillons pas ici par sécurité, faute de figurer dans la désignation. Pour être certain de commander la bonne garniture, communiquez-nous la référence et le numéro de série de votre pompe.

Le remplacement demande de la minutie : les faces de frottement ne doivent jamais être touchées avec les doigts ni rayées. Respectez le sens de montage, ne comprimez pas le ressort plus que nécessaire, et ne faites jamais tourner la pompe à sec après remontage — le premier amorçage doit se faire pompe pleine de liquide.

Caractéristiques

Les matériaux des faces de frottement et des élastomères dépendent de la référence et déterminent la compatibilité avec le fluide : vérifiez la fiche technique ou contactez-nous avec la plaque de votre pompe.

Conseils et entretien

• Évitez la marche à sec : c'est la première cause de destruction d'une garniture mécanique.
• Ne touchez jamais les faces de frottement avec les doigts et protégez-les de toute rayure au montage.
• Profitez du remplacement de la garniture pour contrôler la turbine et les joints du corps de pompe.
• Après remontage, remplissez la pompe avant de la démarrer et vérifiez l'absence de fuite à l'arbre.

Questions fréquentes

Qu'est-ce qu'une garniture mécanique ?

C'est la pièce qui étanche le passage de l'arbre d'une pompe. Deux faces très planes, l'une tournante et l'autre fixe, restent en contact sous l'effet d'un ressort et empêchent le liquide de fuir le long de l'arbre.

Que signifie « D12 » ?

D12 indique que la garniture est prévue pour un arbre de diamètre 12 mm. C'est un critère de sélection essentiel : la garniture doit correspondre au diamètre d'arbre de votre pompe.

Cette garniture convient-elle à ma pompe ?

Elle correspond à la référence CALPEDA R3-XYXYRZY pour arbre Ø 12 mm. Pour valider la compatibilité avec votre pompe, transmettez-nous sa référence et son numéro de série : nous confirmerons la pièce adaptée.

Comment savoir si ma garniture est usée ?

Le signe le plus courant est un suintement ou un goutte-à-goutte sous la pompe, au niveau de l'arbre. Une garniture en fin de vie peut aussi provoquer un bruit ou une surchauffe locale au niveau du passage d'arbre.

Quelles précautions au remplacement ?

Ne touchez pas les faces de frottement, ne les rayez pas, respectez le sens de montage et ne démarrez jamais la pompe à sec. Le premier démarrage doit se faire pompe pleine de liquide.
